introduce

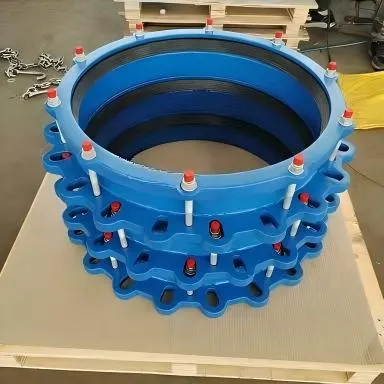

Îmbinarea de demontare din fontă ductilă este o componentă de conectare flexibilă concepută pentru instalarea și dezasamblarea ușoară între supape, pompe și conducte. Permite reglarea axială pentru a absorbi toleranța de instalare și pentru a compensa deplasarea conductei. Îmbinarea simplifică întreținerea și îndepărtarea supapelor fără tăierea țevilor, aplicată pe scară largă în proiectele de alimentare cu apă și conducte sub presiune.
componente
| Componentă | Descriere |
|---|---|
| Corp principal (flansa corpului) | Piesa principală din fontă ductilă QT450‑10 rezistentă la presiune. Flanșa cu o singură parte se conectează la supape sau echipamente. Adăpostește manșon de alunecare și garnitură de etanșare în interior, acoperite cu epoxid intern și extern. |
| Manșon glisant | Manșon din fontă ductilă capabil de mișcare axială. Oferă alocație de ajustare pentru compensarea lungimii conductei. |
| Glandă | Presetupă din fontă ductilă pentru comprimarea garniturii de cauciuc și blocarea poziției de etanșare. |
| Garnitura de cauciuc | Cauciuc EPDM / NBR, element de etanșare primar pentru a opri scurgerea medie prin jocul de alunecare. |
| Ansamblul șuruburilor de limitare | Șuruburi, piulițe și șaibe. Restricționați cursa maximă de alunecare pentru a evita dislocarea manșonului și fixați glanda pe loc. |
parametru
| Articol | Caietul de sarcini |
|---|---|
| Material | Corp, presetupă, manșon glisant: Fontă ductilă QT450‑10 / GGG50 |
| Etanșare din cauciuc | EPDM / NBR |
| Standarde | ISO 2531, EN 545 |
| Presiune nominală | PN10, PN16 |
| Gama de dimensiuni | DN50-DN2000 |
| Reglaj axial | Standard 50-100 mm (variază în funcție de diametrul nominal) |
| Acoperire | Acoperire internă și externă cu pulbere epoxidice |
| Tip conexiune | Flanșată |
| Mediu potrivit | Apă potabilă, apă municipală, apă industrială |
| Temperatura de lucru | 0-80 de grade |
Principalele avantaje
Supapele, pompele și echipamentele aferente pot fi asamblate și întreținute fără tăierea țevilor, reducând foarte mult volumul de muncă de întreținere.
Reducerea stresului:
Poate absorbi dilatarea termică ușoară și contracția conductelor cauzate de schimbările de temperatură sau deplasarea ușoară cauzată de așezarea fundației.
Ansamblul șurubului de limitare controlează cursa de alunecare și previne dislocarea manșonului pentru o funcționare în siguranță.
Instalare flexibila:
O anumită abatere unghiulară sau decalaj este permisă între flanșele țevilor.
Verificați inelul de etanșare:
Înainte de instalare, asigurați-vă că suprafața inelului de etanșare este curată și nedeteriorată.
Strâns uniform:
Când strângeți șuruburile, aplicați forță în etape folosind o abordare diagonală pentru a vă asigura că inelul de etanșare este comprimat uniform.
Reglați cursa:
Aveți grijă să nu depășiți intervalul maxim de reglare specificat de producător (Interval de ajustare total).
