Conceptul de subiect
Să aruncăm o privire mai atentă la „fitingurile pentru țevi din fontă ductilă”. Acesta este un concept foarte important, deoarece în ingineria actuală a conductelor, conductele drepte sunt doar fundația; diverse fitinguri pentru conducte sunt cheia pentru schimbarea direcției conductei, ramificare, reducerea diametrului și conectare.

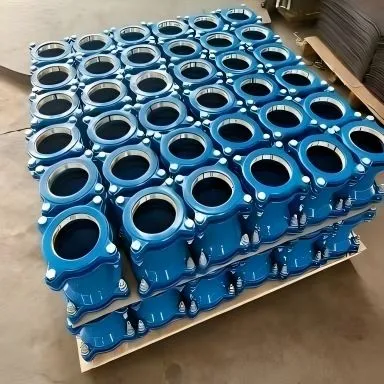

Fitingurile din fontă ductilă sunt îmbinări ale conductelor din fontă ductilă. Acestea au aceleași proprietăți ale materialelor ca și țevile drepte din fontă ductilă (rezistență ridicată, tenacitate ridicată, rezistență la coroziune) și sunt conectate la țevi drepte sau alte fitinguri de țevi prin tipuri specifice de interfață (cum ar fi tipul T-, tipul K- și tipul cu flanșă) pentru a forma un sistem de țevi complet și etanș.
Caracteristici principale
01. Material excelent: moștenește toate avantajele fierului ductil, cu rezistență ridicată și duritate bună și poate rezista la presiune internă ridicată și la sarcină externă.
02. Etanșare fiabilă: Când este utilizat cu țevi drepte din același material și standard, performanța de etanșare a interfețelor este consistentă, asigurând că nu există scurgeri în întregul sistem de conducte.
03. Durabilitate ridicată: Durată lungă de viață, de obicei sincronizată cu țevi drepte, până la 50-100 de ani.
04. Gamă completă de specificații: O mare varietate de tipuri sunt disponibile pentru a satisface diverse nevoi complexe de amenajare a conductelor.
05. Standardizare: Producția urmează standardele internaționale (cum ar fi ISO 2531) sau standardele naționale (cum ar fi GB/T 13295) pentru a asigura interschimbabilitatea și compatibilitatea.
Tipuri și utilizări comune
1. Fitinguri pentru schimbarea direcției
Folosit pentru a schimba direcția țevilor.
Coturi: cele mai utilizate fitinguri pentru țevi.
Cot de 90 de grade: Schimbă direcția țevii cu 90 de grade.
Cot de 45 de grade: Schimbă direcția țevii cu 45 de grade.
Coturi de 22,5 grade, Coturi de 11,25 grade: Folosit pentru situații care necesită ajustări minuscule ale unghiului.
2. Tipuri de ramificare și deturnare
Folosit pentru a conecta conductele de ramificație de la conducta principală.
Tricouri:
Teuri cu diametru egal: Toate cele trei ieșiri au același diametru.
Teuri de reducere: diametrul conductei de ramificație este mai mic decât diametrul conductei principale.
Four-T-uri: ramuri în patru direcții; mai puțin obișnuit, utilizat în rețelele complexe de conducte care se intersectează.
3. Fitinguri de reducere
Folosit pentru conectarea țevilor de diferite diametre.
Reductoare (reductoare uniforme):
Reductoare concentrice: liniile centrale sunt aliniate; utilizat pentru țevi verticale sau situații care necesită aliniere.
Reductoare excentrice: O parte a peretelui conductei este la nivel; utilizat în mod obișnuit pentru țevile orizontale pentru a menține o cotă constantă de jos sau de sus a țevii și pentru a preveni pungile de aer sau acumularea de reziduuri.
4. Conexiuni și terminații
Folosit pentru conexiuni speciale sau pentru etanșarea conductelor.
Manșon (țeavă scurtă): Folosit pentru a conecta două țevi drepte care nu pot fi interblocate direct.
Dop de țeavă (flanșă oarbă): Folosit pentru a etanșa permanent sau temporar capătul unei conducte.
Flanșă/priză: Un capăt este o conexiune standard de țeavă (priză sau mufă), iar celălalt capăt este o flanșă. Folosit pentru conectarea la supape, pompe sau alte echipamente cu flanșe, realizând o tranziție de la conductă la echipament.
Reparați clemele: fitinguri de țevi ne-standard, dar foarte importante. Folosit pentru reparații rapide atunci când țevile se scurg din cauza deteriorării accidentale, fără a înlocui întreaga secțiune de țeavă. Tipul de conexiune este același ca pentru țevile drepte, iar fitingurile sunt echipate cu interfețe corespunzătoare care trebuie să fie compatibile cu țevile drepte sau interfețele echipamentelor conectate.
T-tastați slide-în interfață:
Cea mai comună interfață flexibilă. Un capăt al fitingului este o priză (cu un inel de cauciuc-încorporat), iar celălalt capăt este un roșu. Oferă instalare rapidă și etanșare excelentă.
Interfață mecanică de tip K-:
O etanșare este obținută prin strângerea inelului de cauciuc cu șuruburi și un presetupă, ceea ce oferă o mai mare rigiditate a interfeței și rezistență la tragere{0}}în afară.
Conexiune cu flanșă: Două flanșe sunt fixate împreună cu șuruburi, iar o garnitură este intercalată pentru etanșare. Folosit în mod obișnuit pentru conectarea la echipamente sau secțiuni de conducte care necesită dezasamblare frecventă. Multe fitinguri de conducte sunt racorduri compozite; de exemplu, un T poate avea două îmbinări T-și o îmbinare în T-sau o îmbinare cu flanșă.
Principiul de potrivire
Materiale și standarde:
Trebuie să se asigure că fitingurile și țevile drepte respectă aceleași standarde (cum ar fi ISO, GB, EN etc.).
01
Nivel de presiune:
Presiunea nominală a fitingurilor (de exemplu, K9) nu trebuie să fie mai mică decât cea a conductei drepte conectate.
02
Tip interfata:
Tipul de fiting trebuie să se potrivească perfect pentru țeava dreaptă. O articulație T-trebuie prevăzută cu o mufă T-.
03
Protecție la coroziune internă și externă:
Similar cu țevile drepte, fitingurile din fontă ductilă pentru alimentarea cu apă au de obicei o căptușeală de mortar de ciment pe peretele interior și un strat de asfalt epoxidic sau zinc + vopsea asfaltică pentru protecția împotriva coroziunii pe peretele exterior. În medii corozive speciale (cum ar fi soluri acide), trebuie specificată protecția împotriva coroziunii consolidată.
04
Note de instalare:
Curățare: Asigurați-vă că curățați mufa, șurubul și inelul de cauciuc înainte de instalare pentru a preveni ca impuritățile să afecteze etanșarea.
Lubrifiere: utilizați un lubrifiant dedicat, ne-toxic pentru a ușura instalarea și pentru a proteja inelul de cauciuc.
Marcare: Marcați adâncimea de introducere pe priză pentru a asigura o instalare corectă.
Alinierea: Când utilizați unelte adecvate (cum ar fi bare de levier sau dispozitive de tensionare), asigurați-vă că țevile și fitingurile sunt aliniate pentru a evita alinierea greșită sau răsucirea inelelor de cauciuc.
