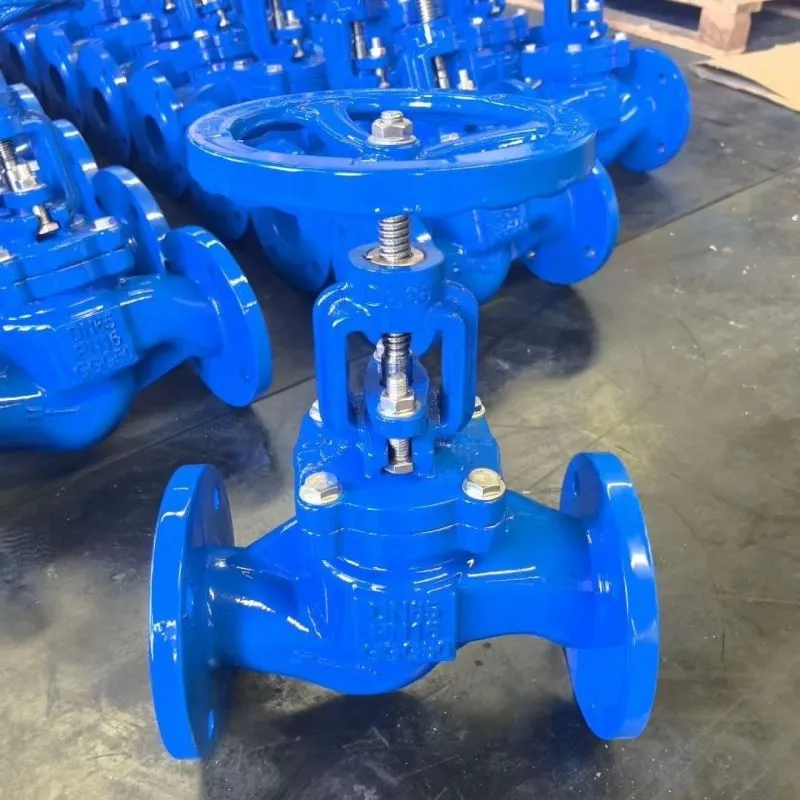

Parametrii de bază
| Articol | Caietul de sarcini |
|---|---|
| Încheiați conexiunea | Flanșă dublă |
| Tip de etanșare | Asezat metalic (pană solidă) |
| Tipul de tulpină | Șurub și jug exterior / NRS (tijă fără-Rising) opțional |
| Presiune nominală | PN10, PN16 |
| Presiunea de testare a carcasei | PN10: 1,5 MPa; PN16: 2,4 MPa |
| Presiunea de testare a scaunului | PN10: 1,1 MPa; PN16: 1,76 MPa |
| Gama de dimensiuni | DN40 ~ DN600 |
| Temperatura de operare | -10 grade ~ 120 grade (pentru versiunea fontă/fontă ductilă; versiunea pentru temperatură înaltă disponibilă la cerere) |
| Mediu aplicabil | Apă, canalizare, ulei, aer comprimat, abur de joasă presiune{0}; potrivit pentru medii cu particule solide |
| Operațiunea | Roată de mână, angrenaj, actuator electric, actuator pneumatic opțional |
| DN | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|---|---|---|
| L | 140 | 150 | 170 | 180 | 190 | 200 | 210 | 230 | 250 | 270 |
Compoziție și structură
|
Categoria Structura |
Numele componentei |
Descrierea funcției |
|---|---|---|
|
Piese pentru rulmenți de presiune |
Corp |
Corp principal de supapă cu flanșe duble pentru racordarea conductelor. Spațiul interior găzduiește pană și inelul scaunului, formând trecerea medie. |
|
Inelul scaunului |
Scaun metalic presat în corpul supapei. Cooperează cu pană solidă pentru a realiza etanșarea metal-la-metal. |
|
|
Pană solidă |
Pană rigidă integrală cu fețe de etanșare metalice pe ambele părți. Fără acoperire din cauciuc, proiectat pentru etanșare dură cu așezare metalică. |
|
|
Capotă și ansamblu de etanșare |
Capota |
Acoperă deschiderea superioară a corpului, susține cutia de ambalare și jugul, asigură integritatea structurală și etanșeitatea. |
|
Garnitura capota |
Etanșare statică între corp și capotă pentru a preveni scurgerea medie. |
|
|
Tulpina |
Transmite cuplul și antrenează pane în sus și în jos. Disponibil în tipurile OS&Y și NRS. |
|
|
Ambalare |
Se înfășoară în jurul tijei pentru a preveni scurgerile medii de-a lungul jocului tijei. |
|
|
Glandă |
Comprimă garnitura și ajustează preîncărcarea etanșării pentru o etanșare dinamică fiabilă a tijei. |
|
|
Presetupi și piulițe |
Fixează glanda pentru a menține o compresie stabilă a împachetarii. |
|
|
Ansamblu de antrenare și suport |
Jug |
Montat pe capotă, susține piulița tijei și dispozitivele de operare, cum ar fi roata de mână sau actuatoare. |
|
Nucă tulpină |
Componenta filetata interioara. Transformă rotația roții de mână în mișcare verticală a tijei. |
|
|
Piese de operare |
Roată de mână |
Acționare manuală pentru deschiderea și închiderea supapei. Înlocuit cu cutie de viteze, actuator electric sau pneumatic. |
|
Piuliță roată de mână |
Fixează roata de mână în poziție pentru a preveni slăbirea în timpul funcționării. |
|
|
Piese de fixare |
Șuruburi și piulițe pentru capotă |
Fixează corpul și capota pentru a asigura etanșeitatea și stabilitatea structurală generală. |
|
Diblur (opțional) |
Asigură o poziționare precisă și alinierea asamblarii între caroserie și capotă. |
Caracteristici cheie
Conexiune dublă-flanșă pentru instalare sigură
Dispune de o conexiune standard DIN cu flanșă dublă-oferind o mare precizie de aliniere și o capacitate excelentă de rulare-de presiune; asigură o instalare stabilă și o etanșare superioară, susținând funcționarea-pe termen lung și fiabilă a conductelor.
Alegerea modelelor de tije duble pentru a se potrivi diverselor aplicații
Disponibil atât în configurații Rising Stem (OS&Y) cât și Non-Rising Stem (NRS); tija ascendentă permite indicarea vizuală a deschiderii supapei, în timp ce tija care nu se ridică-economisește spațiu de instalare, îndeplinind diverse cerințe de instalare a conductelor.
Performanță excelentă anti-coroziune și durabilitate ridicată
Corpul supapei are o acoperire cu rășină epoxidica atât la interior cât și la exterior, oferind rezistență la rugină și coroziune; este potrivit pentru condiții de funcționare în aer liber, subterane și dure și umede.
Configurația materialului
Materialul corpului principal
Corpul supapei și capacul sunt realizate din fontă ductilă, cu unele opțiuni folosind fonta, combinând rezistența la impact și duritatea pentru a se potrivi diferitelor condiții de mediu.
01
Componente de etanșare
Suprafața de etanșare metalică folosește fontă sau fontă ductilă asociată cu inele de etanșare din alamă, cu unele opțiuni folosind etanșări elastice EPDM sau NBR, echilibrând rezistența la uzură a etanșărilor metalice cu performanța de etanșare a etanșărilor elastice.
02
Componente de transmisie
Tija supapei este realizata din otel inoxidabil cu filete laminate pentru rezistenta la uzura si coroziune; piulița tijei supapei și scaunul de etanșare sunt în cea mai mare parte din alamă pentru a asigura o transmisie lină.
03
Sigilii auxiliare
Garniturile de etanșare și capac sunt din grafit sau EPDM; Inelele O-pot fi înlocuite după cum este necesar, cu unele specificații care acceptă înlocuirea presiunii pentru o întreținere mai confortabilă.
04
Tratarea suprafeței
Corpul supapei și exteriorul sunt acoperite cu rășină epoxidică topită, cu o grosime de acoperire care îndeplinește standardele, prevenind eficient rugina și potrivite pentru medii dure de instalare, cum ar fi locurile umede și subterane.
05
Puncte de instalare și întreținere
Cerințe de instalare
Conexiunile cu flanșă trebuie să fie potrivite cu garnituri de clasificare PN corespunzătoare. Asigurați-vă că corpul supapei este orizontal sau vertical în timpul instalării pentru a evita solicitarea neuniformă care afectează etanșarea.
Întreținere de rutină:
Verificați în mod regulat dacă există scurgeri la etanșarea tijei supapei și a flanșei și înlocuiți prompt garnitura și inelele de etanșare vechi. Lubrifiați în mod regulat piesele de antrenare a tijei supapei pentru a asigura deschiderea și închiderea lină.
Note de inspecție:
Când dezasamblați și inspectați, utilizați piese originale, asigurându-vă în special că componentele de etanșare îndeplinesc specificațiile pentru a evita defectarea etanșării din cauza pieselor incompatibile.
