Parametrii produsului
Această supapă este proiectată și fabricată conform standardului DIN
Presiune de utilizare: 16 kg/cm²
Presiune de testare a carcasei: 24 kg/cm²
Presiune de testare a scaunului: 18 kg/cm²
Medii: apă, neutru, ulei
Temperatura de lucru: 0,6-52 grade
Acoperire externă și internă: 100% epoxidic lipit-
Flanșă găurită conform BS4504 Tabelul 10/11,16/11
EN1092PN10,PN16
Materiale și standarde
|
Nu |
Parte |
Material |
Standard - BS |
Standard - DIN |
Standard - EN |
|
1 |
Bolt |
Zincat- |
BS4190 |
DIN1693 GGG50 |
EN1563 GJS500 |
|
2 |
Acoperi |
Fontă ductilă |
BS2789 500-7 |
- |
- |
|
3 |
Buşon de scurgere |
Fier maleabil |
- |
- |
- |
|
4 |
Ecran |
Oţel inoxidabil |
BS970 304S15 |
- |
EN681.1 |
|
5 |
Garnitură |
EPDM |
BS2494 |
DIN1693 GGG50 |
EN1563 GJS500 |
|
6 |
Corp |
Fontă ductilă |
BS2789 500-7 |
- |
- |
Dimensiunile produsului
|
DN |
L |
H |
D |
K |
D1 |
n-d |
b |
f |
GREUTATE (KG) |
|
50 |
225 |
152 |
165 |
125 |
98 |
4-19 |
19 |
3 |
9 |
|
65 |
273 |
203 |
185 |
145 |
118 |
4-19 |
19 |
3 |
14 |
|
80 |
292 |
222 |
200 |
160 |
132 |
8-19 |
19 |
3 |
16 |
|
100 |
352 |
241 |
220 |
180 |
156 |
8-19 |
19 |
3 |
23 |
|
125 |
416 |
292 |
250 |
210 |
184 |
8-19 |
19 |
3 |
38 |
|
150 |
470 |
320 |
285 |
240 |
211 |
8-23 |
19 |
3 |
45 |
|
200 |
543 |
416 |
340 |
295 |
266 |
12-23 |
20 |
3 |
70 |
|
250 |
660 |
483 |
405 |
355 |
319 |
12-28 |
22 |
3 |
105 |
|
300 |
762 |
558 |
460 |
410 |
370 |
12-28 |
24.5 |
4 |
180 |
|
350 |
949 |
795 |
520 |
470 |
429 |
16-28 |
26.5 |
4 |
365 |
Principiul de lucru
Când fluidul care conține particule solide intră în filtru, impuritățile sunt prinse de sita filtrului, în timp ce fluidul curat curge prin sită.
Filtrul are un element de filtru detașabil, care poate fi îndepărtat cu ușurință pentru curățare sau înlocuire periodică, făcând întreținerea convenabilă.
Caracteristici cheie

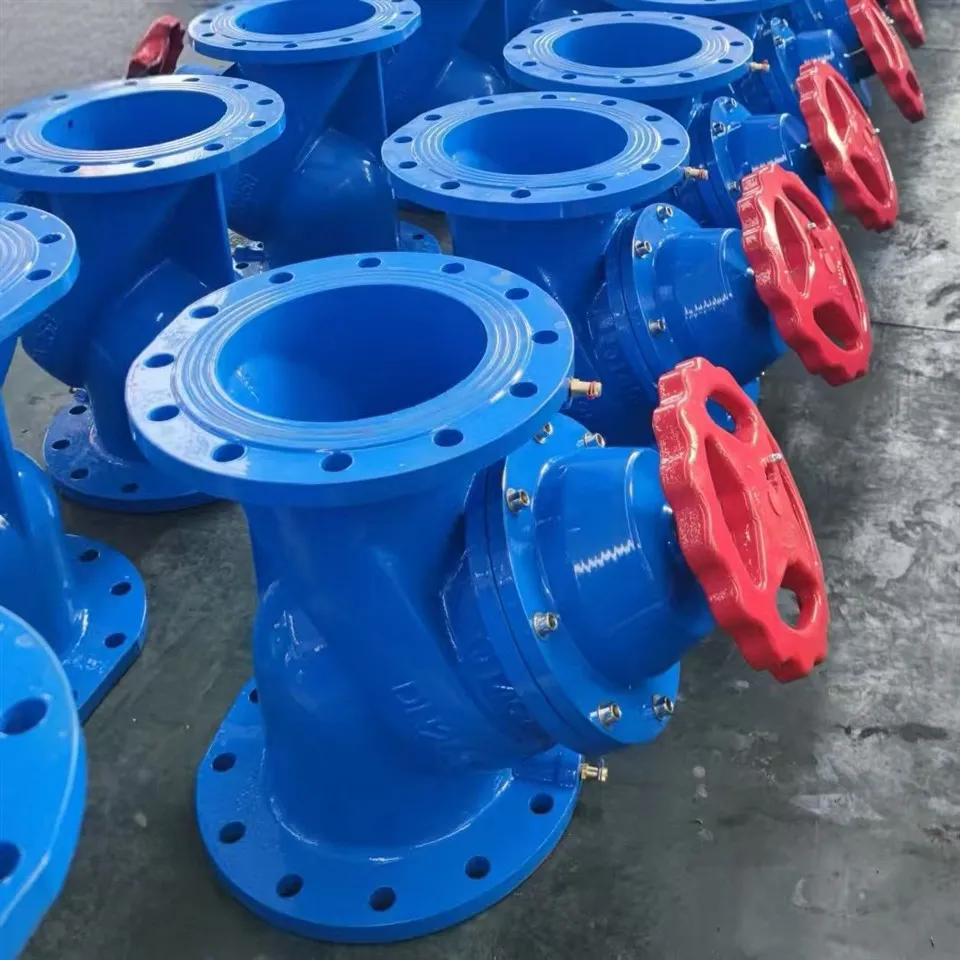

Material superior: Fabricat din fontă ductilă, unde carbonul există în forme sferice, oferindu-i o ductilitate superioară, rezistență la impact și performanță generală apropiată de cea a oțelului.
Design structural: structură de tip Y-pentru o eficiență ridicată de filtrare și pierderi reduse de presiune.
Metoda de conectare: Utilizează de obicei conexiuni cu flanșă pentru o instalare sigură și o etanșare excelentă.
Medii de filtrare: Potrivit pentru diverse medii, inclusiv apă, ulei, gaz și abur, filtrează eficient impuritățile din lichide.
Aplicații largi: Aplicabil pentru alimentarea cu apă municipală, apa industrială în circulație, industria petrochimică și industria energetică.
Scenarii de aplicare
Protejați pompele, supapele, instrumentele și alte echipamente de înfundarea și uzura cauzate de impurități.
Folosit în apa de la robinet, apa cazanului și sistemele de tratare a apelor uzate.
