01.Descrierea produselor

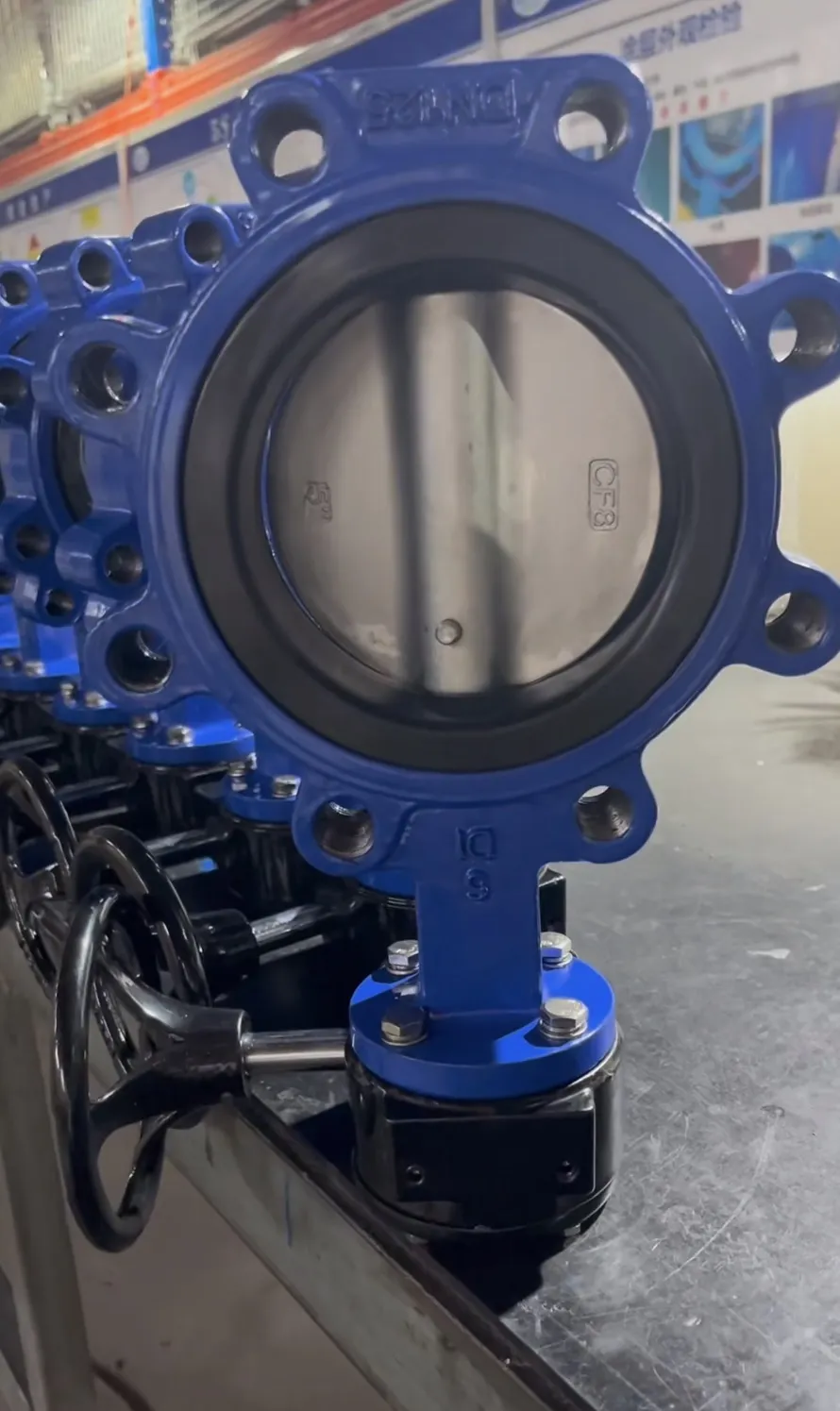

Supapele fluture de tip ureche- sunt o variantă a supapelor fluture cu un design de corp cu structuri cu urechi, utilizate în principal pentru reglarea și controlul fluxului de fluid. În mod obișnuit, compuse din componente precum corpul supapei, discul, inelul de etanșare și actuatorul, aceste supape funcționează prin rotirea discului pentru a modifica deschiderea de trecere a fluxului, ajustând astfel debitul și presiunea fluidului.

Datorită structurii lor compacte, greutății ușoare și cerințelor minime de spațiu, supapele fluture de tip ug-să fie potrivite pentru diverse aplicații care necesită reglarea și închiderea debitului de fluid, în special în sistemele cu cerințe stricte de control al debitului.

ac3148099af41e96f5b47074af76e518

02.Parametrii de bază

Standard	EN593/ ISO 5752 /BS5155/AWWA C504 Găurirea flanșei este conform DIN 2501, BS4504, ANSI B16.1
Presiunea de lucru	10 bar/16 bar/25 bar
Testarea presiunii
Coajă	15 bar/24 bar/37,5 bar
Sigiliu	11 bar/17,6 bar/27,5 bar
Material
Corp	DI/CI /Oțel carbon/Oțel inoxidabil
Disc	DI/Oțel inoxidabil 304/316,AL-Bronz
Arbore	Oțel inoxidabil 410/416/420
Scaun	EPDM/NBR
Acoperire	Intern și extern cu acoperire epoxidică prin fuziune min250μm

DIMENSIUNE	A	B	C	D	d0	L	ISO5211	K	E	4-d	D0	N-M	HXH	&	Greutate (kg)
2''	161	80	42	52.7	12.6	32	F07	90	70	4-9	125	4-M16	11×11	90	3.8
2.5''	175	89	45.8	64.4	12.6	32	F07	90	70	4-9	145	4-M16	11×11	90	4.2
3''	181	95	45.8	74.7	12.6	32	F07	90	70	4-9	160	8-M16	11×11	45	4.7
4''	200	114	52	104	15.77	32	F07	90	70	4-9	180	8-M16	11×11	45	9.0
5''	213	127	55	123.3	18.92	32	F07	90	70	4-9	210	8-M16	14×14	45	10.9
6''	226	139	55.8	155.6	18.92	32	F07	90	70	4-9	240	8-M20	14×14	45	14.2
8''	260	175	61.6	202.5	22.1	45	F10	125	102	4-12	295	12-M20	17×17	30	18.2
10''	292	203	67.2	250.5	28.45	45	F10	125	102	4-12	355	12-M24	22×22	30	26.8
12''	337	242	76.9	301.5	31.6	45	F10	140	102	4-12	410	12-M24	22×22	30	40
14''	368	267	76.9	333.3	31.6	45	F10	140	102	4-12	470	16-M24	22×22	22.5	56
16''	400	309	86.5	389.6	33.15	52	F14	197	140	4-18	525	16-M27	27×27	22.5	96
18''	422	328	105.6	440.5	38	52	F14	197	140	4-18	585	20-M27	27×27	18	122
20''	480	361	131.8	491.6	41.15	65	F14	197	140	4-18	650	20-M30	36×36	18	202
24''	562	459	151.36	592.5	50.65	70	F14	276	165	4-20	770	20-M33	36×36	18	270

03.Principiul de lucru

Supapele fluture tip lug-împart același principiu de funcționare ca modelele convenționale - care reglează fluxul de fluid prin rotația discului supapei. Procesul de lucru este prezentat pe scurt mai jos:

Rotația discului:

Discul supapei servește ca componentă centrală a unei supape fluture. Fabricat de obicei din metal sau plastic, este conectat la actuator prin tija supapei. Actuatoarele de diferite tipuri-inclusiv variante manuale, pneumatice și electrice-acţionează rotaţia discului prin rotirea tijei supapei.

Reglarea debitului:

Rotația discului modifică deschiderea canalului de curgere intern al supapei. Discul poate fi rotit în diferite unghiuri pentru a regla debitul în funcție de cerere-închis complet pentru a bloca complet lichidul sau deschis pentru a permite volume mai mari de debit.

Performanță de etanșare:

Supapele fluture de tip ug-realizează etanșarea printr-un inel de etanșare montat între corpul supapei și disc. Performanța de etanșare a supapei este determinată de materialul și designul structural al inelului de etanșare, cauciucul, politetrafluoretilena (PTFE) și metalul fiind cele mai frecvent utilizate opțiuni.

Design urechi:

Supapele fluture de tip-lug se disting prin structurile lor integrate-corpului. Aceste urechi măresc rezistența corpului, asigură o rotație constantă a discului și protejează corpul supapei de impactul excesiv al fluxului de fluid.

04.Componente primare

Corpul supapei:

Corpul supapei este componenta principală a unei supape fluture, de obicei realizată din materiale precum fontă, oțel inoxidabil sau oțel aliat. Corpul unei supape fluture-tip ureche are o structură exterioară a urechii concepută pentru a spori rezistența și a securiza alte componente.

Disc:

Discul este componenta centrală care controlează fluxul de fluid. Este de obicei de formă circulară sau eliptică și poate fi realizat din fontă, cupru, oțel inoxidabil sau materiale similare. Discul intră în contact cu trecerea de curgere internă a corpului supapei și controlează debitul prin rotație.

Tija supapei:

Tija supapei leagă discul de actuator. Rotația sa determină discul să se miște, controlând deschiderea și închiderea supapei și, de obicei, este fabricat din metale rezistente la coroziune-.

Inel de etanșare:

Această componentă etanșează spațiul dintre disc și corp pentru a opri scurgerea lichidului. Materialul său-cauciuc, PTFE sau metal-este ales în funcție de mediul de operare.

Actuator:

Dispozitivul de acţionare poate fi acţionat manual, electric, pneumatic sau hidraulic. Acesta antrenează discul supapei prin tijă pentru a regla fluxul de fluid. Acţionarea manuală se potriveşte supapelor mai mici, în timp ce acţionarea electrică şi pneumatică sunt preferate pentru aplicaţiile de control la distanţă sau automate.

Structura urechilor:

Structura cu urechi a corpului supapei sporește rezistența structurală, permițându-i să reziste mai bine presiunii fluidului și să susțină ansamblul stabil al discului și al tijei.

05.Avantaje ale produsului

Structură compactă, ușoară:

Supapele fluture de tip lug-au un design mai compact decât alte tipuri de supape, economisind spațiu de instalare, reducând greutatea și simplificând instalarea și întreținerea.

Reglare precisă a debitului:

Prin rotirea discului supapei, supapa fluture de tip ug-permite reglarea precisă a debitului fluidului, făcându-l utilizat pe scară largă în sistemele care necesită controlul debitului.

Performanță excelentă de etanșare:

Designul optimizat al interfeței inelului de etanșare-discului conferă supapei fluture de tip ureche-performanțe excelente de etanșare, evitând scurgerea fluidului.

Instalare ușoară:

Structura simplă a supapei nu necesită accesorii sau instrumente complexe pentru instalare, permițând o instalare rapidă care economisește timp și costuri.

Funcționare flexibilă:

Structura simplă a supapei permite instalarea fără accesorii sau unelte complexe, permițând o configurare rapidă care economisește timp și costuri.

Întreținere ușoară:

Supapele fluture au o structură simplă, permițând întreținerea și înlocuirea simplă a componentelor, ceea ce reduce timpul de nefuncționare a echipamentului și costurile de întreținere.

06.Domenii de aplicare

Datorită controlului superior al debitului, performanțelor de etanșare și beneficiilor structurale, supapele fluture de tip ug-supapele fluture sunt utilizate pe scară largă în diverse industrii și aplicații-în special în sistemele de transport al fluidelor de presiune medie{- și joasă-. Domeniile comune de aplicare includ:

Industria petrolieră

Controlul și reglarea fluxului de fluid pentru petrol, gaze, gaze naturale și alte fluide.

Industria chimică

Reglarea și controlul debitului pentru materii prime chimice, solvenți, soluții acido-bazice și alte fluide.

Industria Energiei

Controlul și reglarea debitului în conductele de apă de răcire și abur.

HVAC

Reglarea debitului de apă și a debitului de aer în sistemele de încălzire, ventilație și aer condiționat.

Sisteme de alimentare cu apă și drenaj

Controlul și reglarea debitului în conductele municipale de alimentare cu apă și de drenaj.

07.Servicii corporative

product-1069-443

08.Calificări

product-629-632

09.Ambalare și transport

product-473-459

Pentru mai multe informații, vă rugăm să ne contactați :WhatsApp/WeChat: +86 18334738900
Adrese de e-mail: info@jthypipe.com
amy@jintaicastfoundry.com
sales@jintaicastfoundry.com
