01.Descrierea produselor

7aeedb0ea1897a4069e4f7afbb37da94

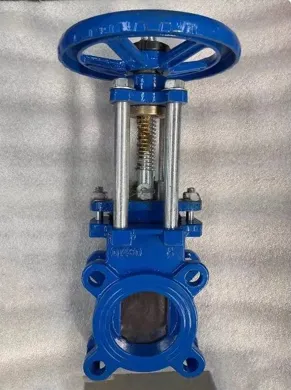

Supapa manuală cu cuțit este un tip de supapă care întrerupe fluxul de mediu prin antrenarea plăcii de poartă într-o mișcare liniară printr-o roată de mână. Caracteristica sa de bază este placa de poartă în formă de-cuțit, concepută special pentru manipularea fluidelor cu-vâscozitate ridicată, cu particule-încărcate sau în suspensie.
Rotirea roții de mână ridică sau coboară tija, ceea ce face ca poarta să se miște perpendicular pe direcția fluxului, deschizând sau închizând astfel complet conducta. Designul său unic de-cuțit îl face deosebit de potrivit pentru manipularea fluidelor care conțin materiale fibroase, sedimente și alte impurități. Este utilizat pe scară largă în industrii precum minerit, tratarea apelor uzate și fabricarea hârtiei.

02.Specificații

Supapă cuțit, corp 1-PC, tijă fără ridicare
Clasă	PN10 / 16
Dimensiune	DN50-DN600
Operator	Roată, capac, arbore fără flanșă superioară, cutie de viteze
Materialul pieselor principale	Corp: Fontă ductilă; Capota: Fonta ductila; Tijă: oțel inoxidabil ANSI420; Piuliță tulpină: alamă Pană: Oțel inoxidabil AISI304/316; Piuliță pană: alamă; Inel pentru scaune caroserie: cauciuc EPDM/NBR Roată de mână: fontă.

03.Structura și principiul de funcționare

Componentele de bază ale robinetului manual cuțit sunt placa de poartă și corpul supapei, cu următorul principiu de funcționare:

Design plăci de poartă:

Partea inferioară a plăcii porții este prelucrată într-o muchie ascuțită de cuțit, capabilă să taie fibrele și să îndepărteze aderența de pe suprafața de etanșare pentru a preveni înfundarea impurităților din mediu a supapei.

Metoda de conducere:

Rotirea roții de mână în sensul acelor de ceasornic sau în sens invers acelor de ceasornic conduce tija supapei să se ridice sau să coboare.

Deschidere: Rotirea roții de mână în sensul acelor de ceasornic ridică tija supapei, ridicând placa de poartă în partea de sus a corpului supapei pentru a deschide complet pasajul.
Închidere: Rotirea roții de mână în sens invers acelor de ceasornic coboară placa porții. Lama taie mediul, iar inelul de etanșare se comprimă pentru a obține etanșarea.

Tip tulpină:

Tija în sus: Piulița tijei este situată în afara corpului supapei. Mișcarea tijei este vizibilă, facilitând evaluarea stării supapei și lubrifierea.
Tijă fără-Rising: piulița tijei este integrată în placa porții. Rotirea roții de mână se rotește tija, ridicând placa porții. Mișcarea tulpinii nu este vizibilă în exterior.

04.Design de produs

product-596-443

05. Caracteristicile produsului

01/

Suprafața de etanșare a plăcii de poartă de tip lift-războară substanțele aderente și curăță automat resturile.

02/

Plăcile de poartă din oțel inoxidabil previn scurgerile de etanșare cauzate de coroziune.

03/

Suprafețele de etanșare toate-metalicele întărite asigură rezistența la uzură și îndeplinesc cerințele de etanșare.

04/

Suprafața de etanșare a corpului supapei este lipsită de caneluri, prevenind acumularea de reziduuri și asigurând o funcționare lină.

05/

Lungimea compactă a structurii economisește material, reduce spațiul de instalare și susține eficient rezistența conductei.

06/

Blocurile de ghidare de pe corpul supapei asigură o mișcare adecvată a porții, în timp ce patru blocuri de compresie garantează o etanșare eficientă.

06.Aplicarea produsului

Industria minieră, de spălare a cărbunelui și a oțelului-pentru conducte de spălare a cărbunelui, conducte de filtrare a nămolului, conducte de evacuare a cenușii etc.;
Echipamente de purificare-pentru apă uzată, nămol, contaminanți și apă limpezită care conține solide în suspensie;
Industria celulozei și hârtiei-pentru amestecuri de celuloză și stoc de orice concentrație;
Îndepărtarea cenușii din centrala electrică-pentru nămolul de cenușă.

07.Servicii corporative

Compania noastră oferă servicii și asistență cuprinzătoare pentru a ne asigura că fiecare client primește soluții personalizate de înaltă calitate-.

Design personalizat:Oferim servicii OEM/ODM pentru a satisface nevoile specifice ale industriei sau ale proiectelor.
Control strict al calității:Fiecare șa de batere este testată pentru performanță, etanșare și rezistență la presiune.
Livrare eficientă:Livrare rapidă și fiabilă de la unitatea noastră de producție din Shanxi, China către clienți din întreaga lume
Suport profesional:Echipa noastră tehnică oferă consultanță și asistență post{0}}vânzare pentru instalare, compatibilitate și întreținere.
