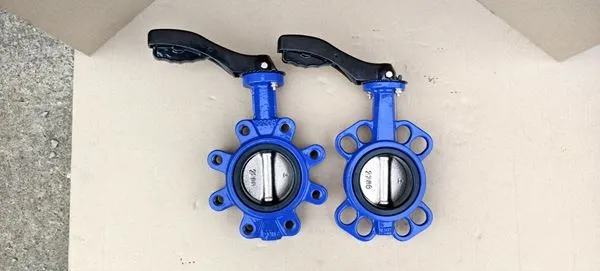

Supapă fluture Wafer

Supapa fluture pentru napolitană este o supapă de închidere-și reglare acționată manual, construită în principal din fontă ductilă. Folosește șuruburi care trec prin ambele flanșe pentru a fixa și fixa corpul supapei, oferind o structură compactă și o funcționare convenabilă. Această supapă este utilizată pe scară largă în alimentarea cu apă și drenaj, HVAC, protecție împotriva incendiilor și aplicații de control al fluidelor industriale. Cuprinzând corpul supapei, discul, tija, mecanismul de antrenare al mânerului și perechea de etanșare, acesta permite deschiderea/închiderea rapidă de la 0 la 90 de grade, servind atât funcțiile de închidere-, cât și pentru reglarea debitului.

9ee2c9c7fd55f474cb4aa41a58cc1e3a

Descrierea componentei principale

⒈Tulpă inferioară/dop: Suportă rotația fundului discului.
⒉Corpul supapei: Carcasa supapei, de obicei prinsă între două flanșe.
⒊Disc: componenta de închidere a miezului, controlând fluxul prin rotație.
⒋Tulpă superioară: conectează mânerul la disc, transmițând cuplul.
⒌Ambalare: Previne scurgerea medie de-a lungul tijei.
⒍Capotă/Capotă: Securizează ambalajul și se conectează la actuator.
⒎Ansamblul mânerului: componentă de operare manuală cu urechi de blocare pentru a se asigura în diferite poziții de deschidere.

Caracteristici de design

Fixați-designul

Patru găuri de poziționare în jurul corpului supapei permit o structură ușoară,-eficientă din punct de vedere al costurilor, potrivită pentru conductele de presiune medie{- și joasă-.

Mânerul plăcii de poziționare

Observați componenta dințată de sub partea 7, care permite blocarea supapei la unghiuri specifice între 0 grade și 90 grade pentru reglarea grosieră a debitului.

Comparație avantaje și dezavantaje

Avantaje	Dezavantaje
✅ Structură compactă, dimensiuni mici și greutate redusă	❌ Necesita flanse la ambele capete pentru instalare; toate șuruburile trebuie îndepărtate pentru înlocuire
✅ Operare ușoară, deschidere și închidere rapidă, cuplu de operare scăzut	❌ Cerință ridicată pentru alinierea conductelor; ușor de blocat datorită abaterii de instalare
✅ Rezistență scăzută la curgere și efect remarcabil de economisire-de energie	❌ Supapele cu diametru mare-au un cuplu de operare ridicat și trebuie echipate cu o cutie de viteze melcate
✅ Material din fontă ductilă, rezistență ridicată și cost redus	❌ Not suitable for high temperature (>120 de grade), coroziune puternică sau mediu cu particule mari-
✅ Etanșare fiabilă, zero scurgeri și gamă largă de aplicații	❌ High-pressure special type shall be selected for high-pressure working conditions (>1,6 MPa)

Prezentare de produse

DN100

DN125

DN150

DN200

Calificări
