Descrierea produselor
Supapa cu poarta cuțitului (cunoscută și sub numele de poarta cuțitului, supapă cuțit sau poarta cuțitului) este o supapă cuțit specializată concepută special pentru medii care conțin particule solide și materiale fibroase. Caracteristica sa de bază este o placă de poartă cu o muchie ascuțită, care poate tăia fibrele, solidele în suspensie sau impuritățile cocoloase din mediu în timpul procesului de deschidere și închidere, prevenind efectiv blocajele conductei. În comparație cu supapele standard, designul de etanșare liniar dintre poartă și scaun îi permite să reziste la condițiile dure ale mediilor cu vâscozitate ridicată-cu conținut ridicat de solide. Este utilizat pe scară largă în sistemele de transport a nămolului, nămolului și celulozei în industrii precum mineritul, generarea de energie, tratarea apelor uzate municipale, fabricarea hârtiei și metalurgia.
Caracteristicile produsului
Design compact și care economisește spațiu-:
Dispunând de o conexiune tip wafer-și o lungime a corpului ultra-scurtă, această supapă economisește materiale și reduce semnificativ greutatea totală a sistemului de conducte. Ocupă spațiu minim, susține eficient integritatea structurală a conductelor și minimizează probabilitatea vibrațiilor conductei.
Performanță excelentă de etanșare:
Supapa de etanșare cu cuțit are un scaun de etanșare mobil și utilizează pretensionarea inelului O-inel O-pentru a se asigura că scaunul de etanșare rămâne în contact strâns cu discul supapei, reducând semnificativ scurgerea. De asemenea, încorporează o funcție de compensare automată a uzurii perechii de etanșare în timpul utilizării pe termen lung-, prelungind astfel durata de viață.
Calea de curgere neobstrucționată cu rezistență scăzută:
Supapa are un design integrat care minimizează rezistența la fluid și asigură o funcționare flexibilă și convenabilă. Ghearele de ghidare fixe și designul liber-preveni acumularea sau blocarea suportului.
Proiectare structurală
Poarta robinetului cuțit are o construcție forjată sau sudată dintr-o singură bucată, în formă de-lamă, din fontă ductilă; sezutul este realizat din cauciuc elastic, realizand o etansare sigura prin presiunea verticala exercitata de poarta. Corpul supapei are un design drept-cai de curgere, fără zone moarte în care mediul se poate acumula, rezultând un coeficient scăzut de rezistență la curgere, ceea ce îl face deosebit de potrivit pentru transportul de medii vâscoase.
Pe baza structurii lor, supapele cu șurub cuțit pot fi clasificate în tipuri de etanșare bidirecțională-crescentă, ne-cu ridicare- și etanșare bidirecțională dintr-o-piesă. Metodele de conectare includ configurații tip wafer-, cu flanșe și sudate. Printre acestea, designul ultra-plachetei oferă avantajele dimensiunilor compacte, greutății reduse și cerințelor minime de spațiu de instalare, făcându-l deosebit de potrivit pentru conducte în spații restrânse. Metodele principale de acţionare sunt manuale şi pneumatice; modelele cu diametru mare-pot fi echipate cu actuatoare electrice.
Cum funcționează
Poziționarea porții:În poziția închisă, poarta supapei este situată în partea de jos a corpului supapei, blocând fluxul de fluid în conductă. Poarta este ținută pe loc de șine de ghidare sau plăci de ghidare și este de obicei acționată de o roată de mână, pârghie, actuator pneumatic sau actuator hidraulic.
Deschiderea supapei:Operatorul rotește roata de mână, trage maneta sau activează actuatorul pentru a ridica poarta din pasajul fluidului, deschizând astfel supapa. Odată ce poarta este ridicată, fluidul poate curge liber prin supapă.
Controlul fluxului:Marginea ascuțită a supapei cuțitului poate tăia particulele solide sau obstacolele din fluid, permițând fluidului să treacă fără probleme și prevenind blocajele. Prin urmare, supapele de tip cuțit sunt potrivite în special pentru manipularea nămolurilor abrazive sau a fluidelor vâscoase.
Închiderea supapei:Operatorul efectuează acțiunea inversă pentru a coborî poarta înapoi în pasajul fluidului, închizând astfel supapa. Pe măsură ce poarta coboară, blochează eficient fluxul de fluid, realizând o etanșare etanșă.
Etanșare:Unele supape de tip cuțit au un scaun elastic sau o garnitură în jurul porții, care formează o etanșare atunci când supapa este închisă, reducând la minimum scurgerea.
Flux bidirecțional:În funcție de design, multe supape cu poartă cuțit permit fluxul bidirecțional, oferind flexibilitate în instalare și funcționare.

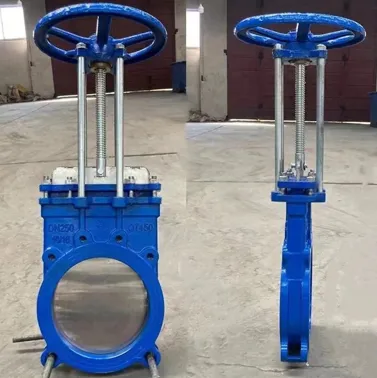

Prezentare de produse
Calificări
